下面科赛德仪器小编上传一份恒温恒湿试验箱控制器说明书方便一些需要的用户，当然此份控制器说明书只适用于科赛德品牌的恒温恒湿试验箱使用，而非市场通用。下面我们直接进入操作主题。

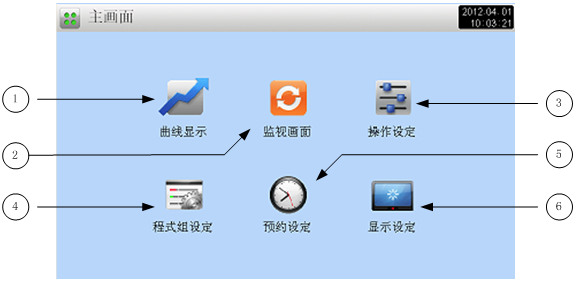

编号?? ?指示内容?? ?内容说明
①?? ?曲线＆存储?? ?切换至可曲线表示及曲线储存
②?? ?监视画面?? ?切换至运行画面
③?? ?操作设定?? ?切换至功能及运行方式的设定画面
④?? ?程序组设定?? ?切换至程序设定主画面
⑤?? ?预约设定?? ?切换至当前时间及预约时间设定画面
⑥?? ?显示画面设定?? ?切换至屏幕保护时间设置及版本画面

3.2 定值（FIX）运行

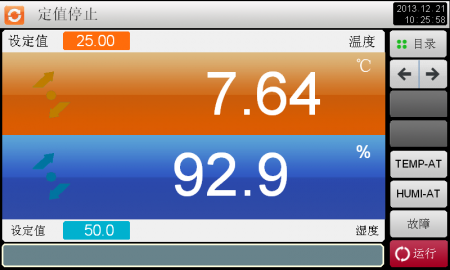

3.2.1 定值（FIX）运行 第1停止画面
? [3.1 主画面]中选择监视画面，可切换至“定值(FIX)运行 第1运行画面”。
? [4. 运行操作设定]中选择运行方式为“定值(FIX)”。

温度设定值的输入及运行实现方法如下。

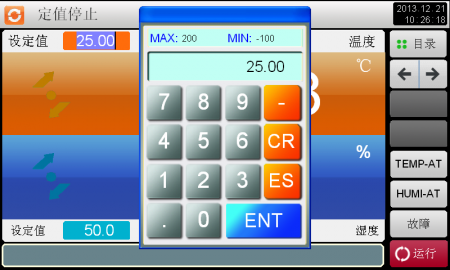

? 输入温度设定值时，点击左侧上端的黄色键，可激活[图面 3-3 温度设定值输入框]中的温度设定值输入框。

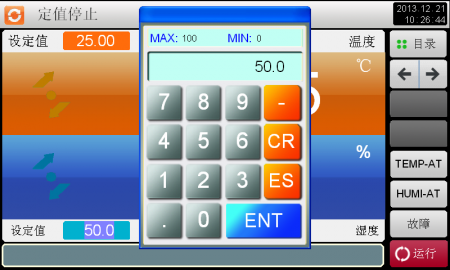

? 湿度设定值的输入及运行实现方法如下。

? 输入湿度设定值时，点击右侧上端的蓝色键，可激活[图面 3-4 湿度设定值输入框]中的湿度设定值输入框。
? 输入完毕温度设定值后，选择右侧下端的 [运行]键，可执行定值运行

表 3-1. 温度、湿度SP参数
参数?? ?设定范围?? ?单位?? ?初始值
温度 SP?? ?-100.00～200.00?? ?℃?? ?25.00
湿度 SP?? ?0.0～100.0 ?? %?? ?50.0

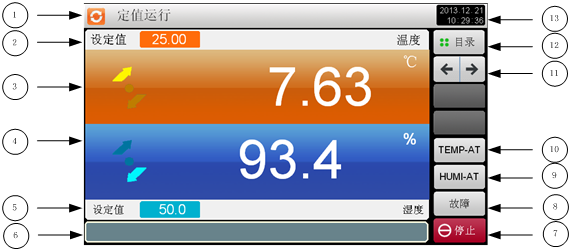

3.2.2 定值(FIX)运行 第 1 运行画面

①?? ?表示当前运行状态。
②?? ?表示当前温度设定值。
③?? ?表示当前温度。
④?? ?表示当前湿度。
⑤?? ?表示当前湿度设定值。
⑥?? ?表示实时故障信息显示。
⑦?? ?停止定值运行的键。
? 定值停止画面下显示 (运行) 键。
⑧?? ?切换至故障查询画面。
⑨?? ?【HUMI-AT】湿度自整定按钮。
⑩?? ?【TEMP-AT】温度自整定按钮。
??? ?从当前画面切换至下一个画面。
??? ?切换至主画面。
??? ?表示当前时间/日期。

※ 在定值运行停止画面下⑨、⑩ 键处于非活动状态。

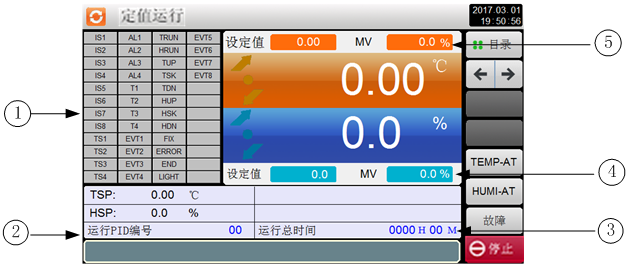

3.2.3 定值(FIX)运行 第 2 运行画面
? 命令值、设定值、控制输出值及灯(lamp)动作状态的显示画面。

① ON 状态以红色表示,OFF 状态以深灰色表示。
② 表示当前PID编号。
③ 表示运行总时间。
④ 表示当前温度控制输出量。
⑤ 表示当前湿度控制输出量。

3.3程序(PROGRAM)运行

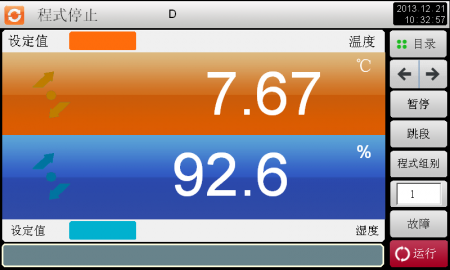

3.3.1 程序(PROGRAM)停止 第 1 停止画面
? [3.1 主画面]上选择“监视画面”时，可切换至“程式（PROGRAM）运行 第1运行画面”。
? [4. 运行相关操作设定]中将运行方式选为“模式”。
? 模式设定方法请参考[5.1 程序组模式设定]。
? [图面 3-7 程序(PROGRAM) 第 1 停止画面]中点击右侧下端的 (运行)键就会切换至[图面 3-8 程序(PROGRAM) 第 1 运行画面]。

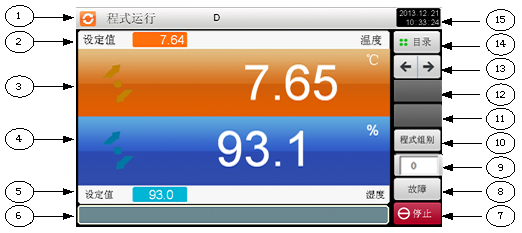

3.3.2 程序(PROGRAM)运行 第 1 运行画面

①表示当前运行状态。
②表示当前运行的片段温度设定值。
③表示当前温度。
④表示当前湿度。
⑤表示当前湿度设定值。
⑥表示实时故障信息显示。
⑦停止程式运行的键。
? 程式停止画面下显示 (运行) 键。
⑧切换至故障查询画面。
⑨无。
⑩表示当前程式组别。
?无。
?无。
?从当前画面切换至下一个画面。
?切换至主画面。
?表示当前时间/日期。

3.3.3 程序(PROGRAM)运行 第 2 运行画面
? 表示命令值、设定值、控制输出值及灯(LAMP)操作状态的画面

① ON 状态以红色表示，OFF 状态以深灰色表示。
② 表示当前运行的程序段次编号。
? [程式段次 : 000/000] 前面的数字表示已执行的段次，后面的数字表示设定的段次。
③ 表示模式反复状态。
? [模式反复次数 : 000/000] 前面的数字表示已执行的反复次数，后面的数字表示设定的反复次数。
④ 表示运行PID编号。
⑤ 表示当前进行程式的总时间。
⑥ 表示当前段次运行的时间和段次设定的时间。
⑦ 表示部分反复状态。
? [SEG反复次数 : 000/000] 前面的数字表示已执行的反复次数，后面的数字表示设定的反复次数。
⑧ 从当前画面切换至下一个画面。
⑨ 维持（HOLD ON）或解除（HOLD OFF）当前温度、湿度设定值.

3.4故障显示画面

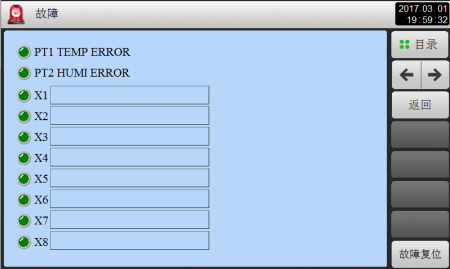

3.4.1 实时故障显示画面

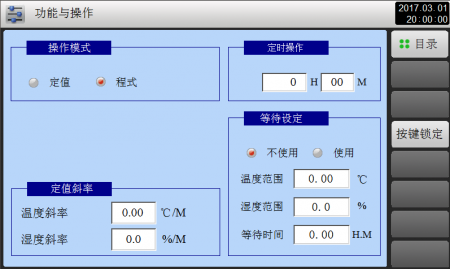

4. 运行相关操作设定
? 一般机器的附加功能及定值运行时附加设置相关的画面。

① 从程式和定值运行中选择一个设定。
② 定值斜率设置.
③ 定值设定运行时间。
④ 定值功能等待设置。
表 4-1. 运行方式设定参数
参数?? ?设定范围?? ?单位?? ?初始值?? ?说明
运行方式?? ?定值、程式?? ??? ?定值
定值定时?? ?0.00 ～300.00?? ?HH.MM(小时.分钟)?? ?0.00?? ?设为0.00时，定值定时无效，按停止按钮才能停止机组。

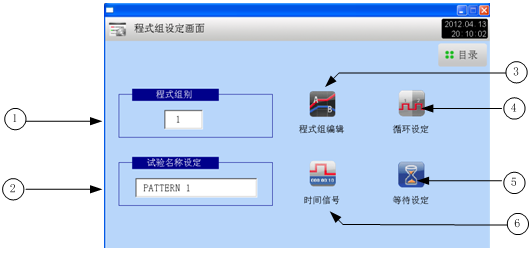

5. 程序组设定
? [3.1 主画面]中点击程序组设定键，则画面切换至[图面 5-1 程序组设定画面]。

编号?? ?指示内容?? ?内容说明
①?? ?程序组别?? ?可以设置100组程式（1～100）
②?? ?试验名称?? ?可以设置30个字节
③?? ?程序组编辑?? ?切换至程序编辑画面
④?? ?循环设定?? ?切换至循环设定画面
⑤?? ?等待设定?? ?切换至等待设定画面
⑥?? ?时间信号?? ?切换至时间设定画面

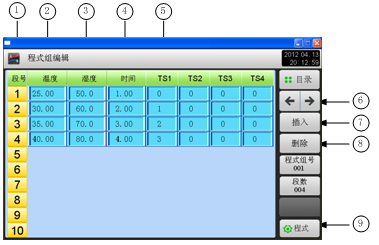

5.1 程序组模式设定

① 表示段次序号。
② 设定需运行的程式段的温度。
③ 设定需运行的程式段的湿度。
④ 设定需运行的程式段的时间。
⑤ 设定需运行的程式段的时间信号。
⑥ 切换至下一个程式组编辑画面。
⑦ 插入程式段，点击此按钮，段数增加1段。
⑧ 删除程式段，点击此按钮，段数删除1段。
⑨ 点击 [程式] 键可切换至[图面 5-1 程式组设定画面]。

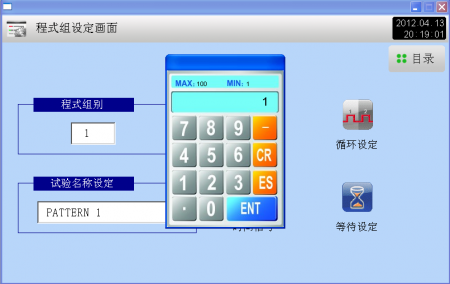

? 点击 [程序组别] 键，显示可设定程式编号的输入框。

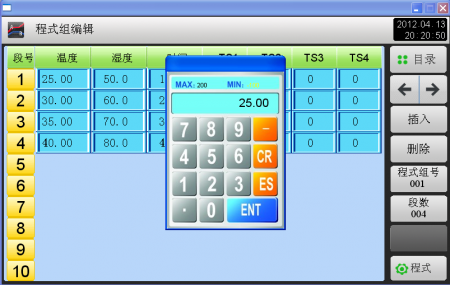

? 点击 [温度] 键，进入试验程序温度设定输入框

点击 [湿度] 键，进入试验程序湿度设定输入框

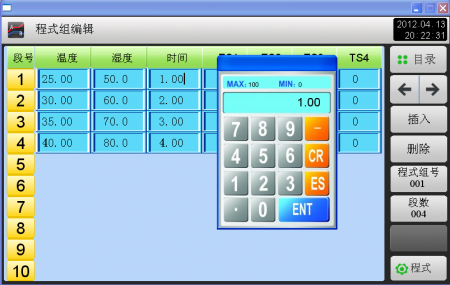

? 点击 [时间] 键，进入试验程序时间设定输入框

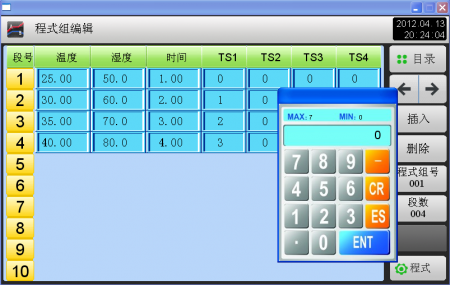

? 点击 [时间信号] 键，进入时间信号的设定输入框

表5-1.? 程式编辑参数
参数?? ?设定范围?? ?单位?? ?初始值?? ?说明
程式组别?? ?1 ～ 100?? ??? ?1
程式组温度?? ?-100.00 ～200.00?? ?℃?? ?0.00
程式组湿度?? ?0.0 ～ 100.0?? ?%?? ?0.0
程式段时间?? ?0.00 ～ 100.00?? ?小时.分钟?? ?0.00
程式段时间信号?? ?0 ～ 7?? ??? ?0

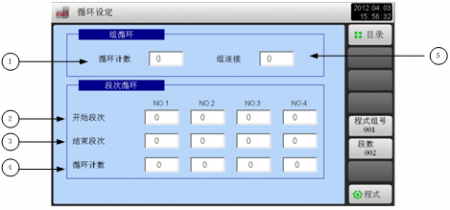

5.2程序循环设定
? 对已设定好的程序全部或部分循环功能进行设置的画面。

① 设置已设定程序的循环运行次数。
② 设置已设定程序中开始部分循环运行的程序段
③ 设置已设定程序中终止部分循环运行的程序段。
④ 设置已设定程序中部分反复运行的循环次数
⑤ 设置已设定程式运行结束时连续运行的程式编号。

表5-2? 反复设定参数
参数?? ?设定范围?? ?单位?? ?初始值?? ?说明
循环计数?? ?0（无限反复） ～ 999?? ??? ?1
组连接?? ?0 ～ 100?? ??? ?0
开始段次?? ?0 ～ 100?? ??? ?0
结束段此?? ?0 ～ 100?? ??? ?0
循环计数?? ?0 ～ 99?? ??? ?0

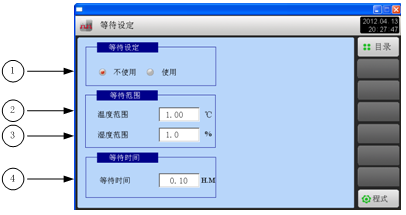

5.3 等待动作

① 设定是否使用等待动作。
② 设定适用等待动作的温度范围。
③ 设定适用等待动作的湿度范围。
④ 设定等待的时间。

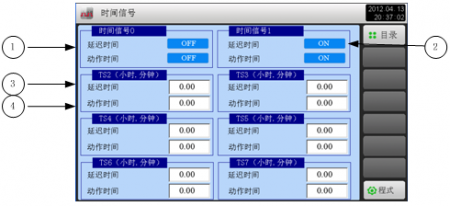

5.4 时间信号操作
? 时间信号操作分为ON/OFF操作和时间设定操作，在这设定的时间信号用于[5.1 程式组模式设定]的程式段设定中设定时间信号编号时。

① 选择‘0’时相应的程式段运行时间内，时间信号进行 OFF 操作。
② 选择‘1’时相应的程式段运行时间内，时间信号进行 ON 操作。
③ 从相应程式段开始，直到通过延迟时间设定的时间结束为止，时间信号进行 ON 操作。
④ 相应程式段根据延迟时间开始 ON 工作的时间信号，只在工作时间中设定的时间内进行 ON 操作。

表5-3? 时间信号参数
参数?? ?设定范围?? ?单位?? ?初始值?? ?说明
延迟时间?? ?00.00（OFF）～100.00?? ?(时.分)?? ?00.00
工作时间?? ?00.00（OFF）～100.00?? ?(时.分)?? ?00.00

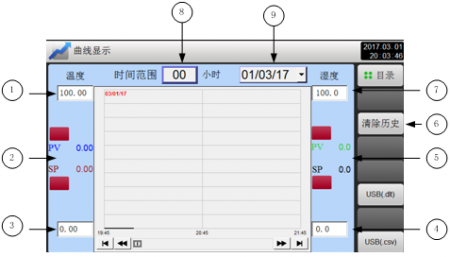

6. 曲线显示
? [图面3-1 主画面]中选择左侧上端的[曲线显示]，可切换至[图面6-1 曲线显示画面]。
? 曲线的显示过程中，点击曲线，(显示时间及当时状态下的显示与设置值)。

①温度曲线显示上限值。
②当前温度显示和设定温度显示。
③温度曲线显示下限值。
④查看历史时间曲线。
⑤当前湿度显示和设定湿度显示。
⑥清除历史记录(长按5秒有效)。
⑦湿度曲线显示上限值。
⑧时间坐标轴设置。
⑨ 历史数据时间选择.

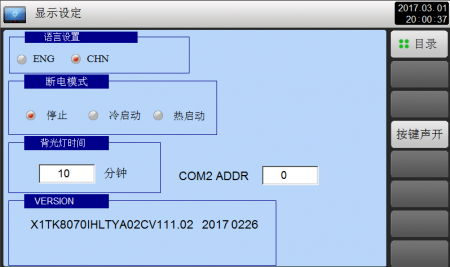

7. 画面显示设定

① 屏幕?；な奔渖瓒ǎǔ跏贾?0分钟）。
② 控制器版本号。
③ 语言设置(中英文切换)
④ 设定停电时复电操作。
? 停止 : 运行中断电后，恢复电源时将状态恢复到运行停止状态的操作
? 冷启动: 运行中断电后，恢复电源时重新启动运行的操作。
? 热启动 : 运行中断电后，恢复电源时将状态恢复到断电以前状态的操作。

8. 预约设定
? 设定当前时间及预约运行时间的画面。

① 设置当前年、月、日及时间。
② 设置预约年、月、日及时间，点击[预约]键，可在设定好的时间运行。

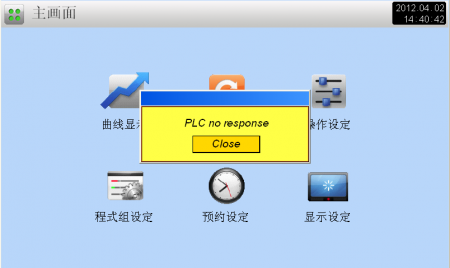

9．通信故障
? 通信发生故障时,屏幕会出现PLC no response字样。

※ 通信中断现象
① 通信连线不良。
② 通信连线的连接状态不良。
